Fusil de Precisión Barret cl 12,70 mm
Autor Mensaje
Administrador

Registrado: 2011 10 29, 7:44
Mensajes: 29977
Mensaje sin leer Fusil de Precisión Barret cl 12,70 mm
Imagen

Imagen

Interesante manual y completisimo.

_________________
Honor y Gloria a los que dieron su vida por España


2018 11 02, 1:21
Perfil
Administrador

Registrado: 2011 10 29, 7:44
Mensajes: 29977
Mensaje sin leer Re: Fusil de Precisión Barret cl 12,70 mm

El Fusil de Precisión M95SP es un sistema táctico de largo alcance. Debe usar municiones certificadas por SAAMI
(Organización de Productores de Norteamérica) de calibre 12,70x99mm (.50 BMG). Un hombre puede transportar el M95SP.
El fusil tiene capacidad para disparar a blancos a más de 2,000 metros aunque los alcances máximos recomendados
son 1200m contra personal y 1700m contra vehículos.

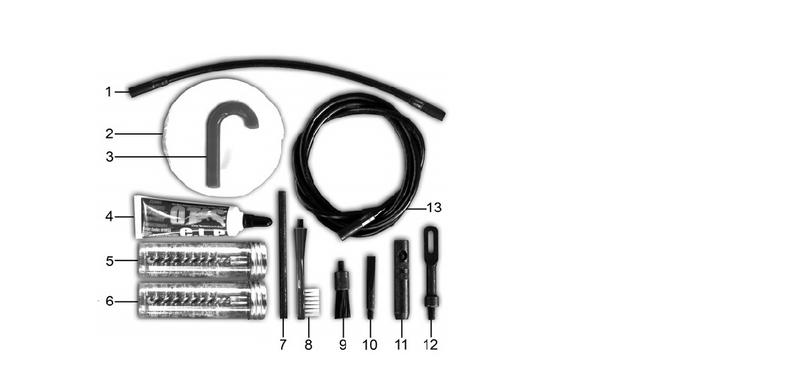

El sistema de rifle M95SP incluye el rifle, el maletín de transporte, un cargador de 5-cartuchos, kit de limpieza, y una
correa porta fusil.

Imagen

ESPECÍFICACIONES DEL RIFLE

Calibre: 12.7 x 99 mm (.50 BMG)
Peso (Fusil y Mira Telescópica) : 11.4 kg (Sin cartuchos)
Peso de la Mira Telescópica : 616 gramos
Largo Total (Montado) : 89,90cm ( 35 pulgadas )
Largo del Cañón: 73,66 cm ( 29 pulgadas )
Capacidad del Cargador : 5 Cartuchos
Peso del Cargador (Con Cartuchos) : 916 gramos ( 2 lb.)
Culata integral con la acción inferior del rifle
Seguridad por aleta de seguro de actuación manual
Velocidad Inicial: 853 m/s ( 2,800 f/s ) Aprox.
Alcance Máximo : 6,800 metros (7,450 yardas) Aprox.
Alcance Máximo Efectivo: 1.700 metros contra vehículos
Energía en boca del cañón : 15,582 J

_________________
Honor y Gloria a los que dieron su vida por España


2018 11 02, 1:36
Perfil
Administrador

Registrado: 2011 10 29, 7:44
Mensajes: 29977
Mensaje sin leer Re: Fusil de Precisión Barret cl 12,70 mm
Imagen

CARACTERISTICAS DE LA MIRA DIURNA

El rango de magnificaciones, la retícula MIL-DOT, el acabado mate, y los tambores de ajuste de tiro de ¼ MOA hacen
de la Leupold Mark 4 4.5-14x50mm LR/T M1 una mira perfectamente adaptada a la variedad de entornos del combate
actual y a su uso por los operadores tácticos de media y larga distancia. Su objetivo ajustable y su magnificación de
14,3x hacen posible realizar disparos a considerable distancia mientras que a la baja magnificación de 4,8x se tiene
un gran campo de visión para alcances medios. El tratamiento especial “Index Matched” de las lentes muestra al operador
táctico en cualquier circunstancia, una imagen muy clara y muy brillante.

ESPECIFICACIONES DE LA MIRA DIURNA

Magnificación: 4.8(4x) 14.3(14x)
Largo : 31,7cm (12.5 pulgadas)
Largo del ocular: 8,1cm ( 3.2 pulgadas)
Largo del objetivo: 9,4cm ( 3.7 pulgadas)
Diámetro del objetivo: 5,8cm (2.3 pulgadas)
Diámetro del ocular: 4,0cm (1.6 pulgadas)
Diámetro del tubo: 30mm Peso: 624 gramos
Distancia focal: 11,3cm (4,5x) 9,3cm (14x)
Diámetro lente del objetivo: 50mm ( 2.0 pulgadas)
Máx. Ajuste de elevación : 100 MOA + 50 MOA Max.
Ajuste de deriva : 100 MOA + 50 MOA
Campo de vision a 100m : 6.3m (4.5x) 2.5m (14x)

_________________
Honor y Gloria a los que dieron su vida por España


2018 11 02, 1:50
Perfil
Administrador

Registrado: 2011 10 29, 7:44
Mensajes: 29977
Mensaje sin leer Re: Fusil de Precisión Barret cl 12,70 mm

ESPACIAMIENTO ENTRE ANILLAS DE MONTAJE

Máx. Espaciamiento: 14cm (5.5 pulgadas)
Espacio para la anilla delantera: 4,0 cm. (1.6 pulgadas)
Espacio para la anilla trasera: 6,1 cm. (2.4 pulgadas)

MUNICIONES COMPATIBLES, CAL. 12,70mm

El rifle Barrett está homologado con todas las municiones OTAN, pero las recomendadas son las mostradas
en el gráfico siguiente. Las municiones en uso mas extendido son la MP NM140 (Multipropósito Raufoss, API)
y las de bola M2 y M33. Para tiro de entrenamiento o en combate, cuando las condiciones ambientales no
permiten el uso de munición explosiva, incendiaria o trazadora se recomienda el uso de la Raufoss TPSG
(Target Practice Sniper Grade) que reproduce la balística de la munición MP NM140, facilitando el trabajo de
homogeneización del sistema M95SP.

Imagen

_________________
Honor y Gloria a los que dieron su vida por España


2018 11 02, 1:57
Perfil
Administrador

Registrado: 2011 10 29, 7:44
Mensajes: 29977
Mensaje sin leer Re: Fusil de Precisión Barret cl 12,70 mm

PRECAUCIÓN! NO USE:

Municiones corrosivas
Cartuchos con abolladuras
Cartuchos con balas flojas Cartuchos expuestos a temperaturas + 57.2ºC (+135° F )
Hasta que bajen de temperatura Cartuchos “ cortos” , con balas hundidas en el cartucho

Imagen

Pasadores de la tapa y del cajón de mecanismos (acción superior e inferior): Estos pasadores mantienen ajustadas
las dos partes del fusil. Uno está delante de la cantonera, el otro delante del gatillo. Son los primeros que se quitan
al desarmar el fusil.

Acción superior (Tapa) / Cañón: La acción superior es el soporte físico que conecta la extensión del cañón y el cañón
mismo a la base MIL-STD 1913 Picattinni de la mira. Mantiene un ajuste muy preciso para asegurar la precisión.

Cañón: El cañón mide 74cm ( 29 pulgadas ), y tiene en su interior ocho estrías con un paso de una vuelta cada quince
pulgadas. En un extremo está roscado para aceptar un freno de boca y en el otro para la extensión del cañón, necesaria
para acerrojar el arma.

Acción inferior (Caja de mecanismos): La caja de mecanismos del rifle alberga los componentes del gatillo y los carriles
en los que tanto el cuerpo del cerrojo como el cerrojo mismo se desplazan también un rebaje donde se inserta el cargador
extraíble de 5 cartuchos. El área de la culata de la acción inferior, esta terminada bien con una cantonera de goma blanda
y esta roscada para admitir un monópode.

Monópode: El monópode se utiliza para sostener y ajustar en elevación, la parte trasera del fusil.

Bípode: El bípode consiste en un sistema con dos patas y pies de apoyo, en la parte delantera del rifle. Se ajusta en altura,
se repliega hacia delante y hacia atrás y se puede quitar del fusil en operaciones en que no se dispare desde tierra.

Cuerpo del cierre y cabeza del cierre (cerrojo): La cabeza del cierre tiene unos tetones que ajustan en unos asientos de la
extensión del cañón, para contener la presión desarrollada por los gases de la explosión. La cabeza del cierre también
contiene el percutor, el extractor y el eyector. Una palanca o maneta, se usa para accionar el cierre, extraer y recargar
la recamara del rifle. El cuerpo del cierre o cerrojo aloja la cabeza del cierre y se desliza en unos carriles de la acción
inferior durante la operación del rifle. El cuerpo del cierre, también aloja el percutor, muelles del percutor y palanca de
armado

Cargador: El cargador es una caja que se compone de elevador o teja, muelle, y tapa o base del cargador.
El cargador puede contener 5 cartuchos.

Freno de boca : El freno de boca del cañón desvía y canaliza los gases producidos por el disparo para reducir el retroceso.
Tiene tres cámaras de expansión.

_________________
Honor y Gloria a los que dieron su vida por España


2018 11 02, 2:15
Perfil
Administrador

Registrado: 2011 10 29, 7:44
Mensajes: 29977
Mensaje sin leer Re: Fusil de Precisión Barret cl 12,70 mm

PRINCIPIOS DE MONTAJE

DESMONTAJE

ANTES del desmontaje, ASEGURESE que el fusil esté descargado.

El Modelo 95SP se desmonta en 3 grupos principales: acción superior o tapa, la acción inferior o cajón
de los mecanismos y el cuerpo y cabeza de cierre o cerrojo.

Imagen

1. Despliegue las patas del bípode para que el fusil descanse en ellas y en el monopode de la culata.

Imagen

_________________
Honor y Gloria a los que dieron su vida por España


2018 11 02, 2:25
Perfil
Administrador

Registrado: 2011 10 29, 7:44
Mensajes: 29977
Mensaje sin leer Re: Fusil de Precisión Barret cl 12,70 mm

2. Presione la retenida del cargador (1) y retire el cargador (2) del fusil.

Imagen

3. Abra el cerrojo desplazándolo hacia arriba y atrás.
4. Retire el pasador delantero y el pasador trasero tirando de sus anillos.
5. Agarrre la acción superior y el cañón. Empujela unos 15mm hacia adelante, levántela y sepárela de la acción inferior
(cajón de mecanismos).

Imagen

AVISO:
Después de separar las acciones superior e inferior, tenga cuidado en mantenerlas cerca, la una de la otra. Montelas de
nuevo, solo después de verificar que tengan el mismo número de serie. No es un buen procedimiento el ensamblar partes
con distintos números de serie.

6. Para retirar el cuerpo de cierre de la caja de los mecanismos; ponga la aleta del seguro en la
posición “F” (FUEGO), apriete el gatillo, empuje hacia adelante el cuerpo de cierre y levántelo
separándolo de los carriles.

Imagen

7. Para montarlo, invierta el proceso de desmontaje.

_________________
Honor y Gloria a los que dieron su vida por España


2018 11 02, 2:53
Perfil
Administrador

Registrado: 2011 10 29, 7:44
Mensajes: 29977
Mensaje sin leer Re: Fusil de Precisión Barret cl 12,70 mm

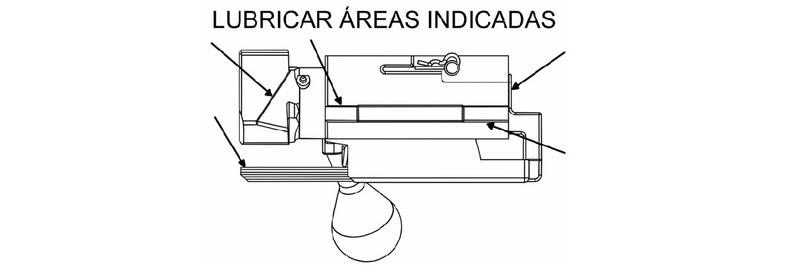

DESMONTAJE DEL CIERRE

1. Desamartille bajando la palanca del cerrojo.

Imagen

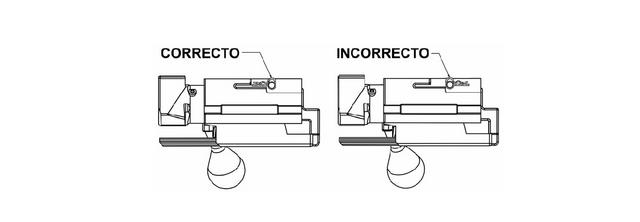

2. Retire la horquilla del cierre. Mientras comprime la cabeza del cierre contra el cuerpo del cierre,
sobre una superficie plana, retire el pasador del cierre.

Imagen

_________________
Honor y Gloria a los que dieron su vida por España


2018 11 02, 7:51
Perfil
Administrador

Registrado: 2011 10 29, 7:44
Mensajes: 29977
Mensaje sin leer Re: Fusil de Precisión Barret cl 12,70 mm

3. Separe la cabeza del cierre del cuerpo del cierre.

Imagen

4. Colocando el dedo sobre el área de los muelles del percutor, separe el portapercutor hacia abajo
y desplácelo hacia atrás para retirarlo.

Imagen

5. Retire los dos muelle

Imagen

6. Compruebe que el extractor tenga presión en su muelle y que se mueva libremente en la cabeza
del cierre.

Aquí finalizan las operaciones de montaje y desmontaje autorizadas.

7. NOTA: No es necesario, separar el percutor del portapercutor, si el percutor se mueve libremente
pivotando arriba y abajo en el portapercutor. Si por alguna razón se separasen, asegurese que tras
ensamblarlos el percutor se mueve libremente arriba y abajo, aproximadamente 20mm ( ¾”)
